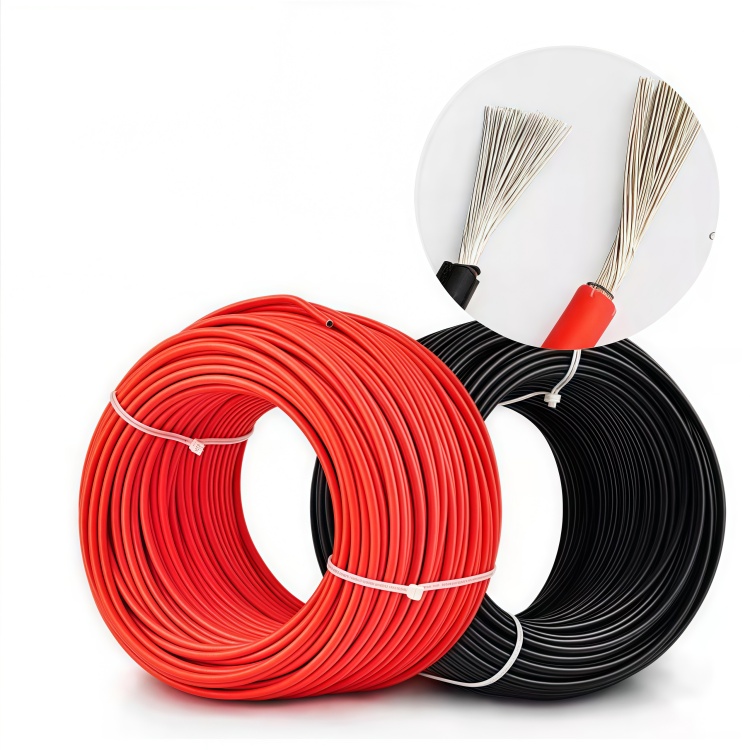

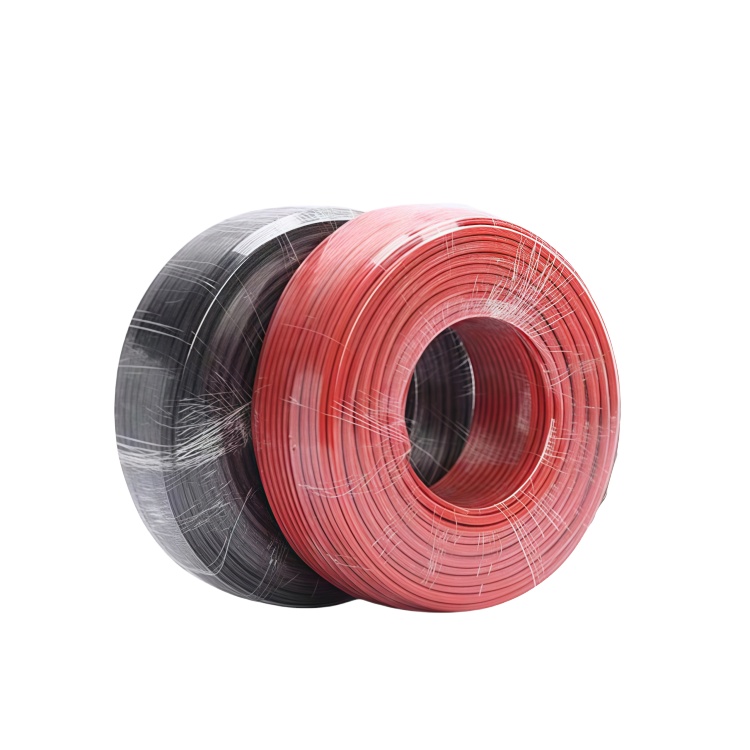

كابلات الخلايا الكهروضوئية

التطبيق

تم تصميم هذا المنتج لوصلات الدوائر في أنظمة الطاقة الشمسية الكهروضوئية الداخلية والخارجية تحت الظروف الجوية القاسية.

المعيار

2PfG 1169/08.2007 (PV1-F)

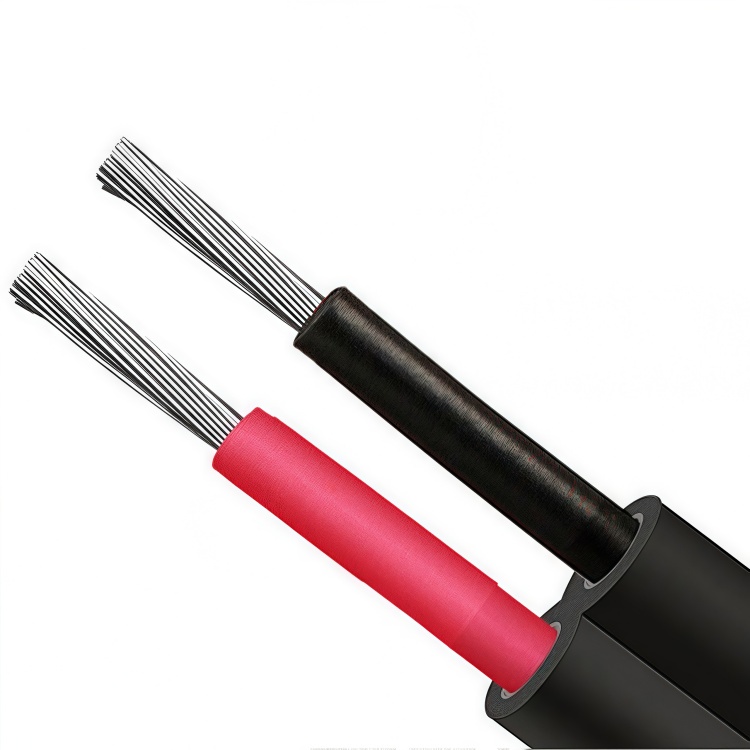

التركيب

الموصل: سلك نحاسي مطلي بالقصدير مجدول ومتوافق مع معايير DIN VDE 0295 و IEC 60228 الفئة 5

العزل: تشابك بواسطة حزمة إلكترونية، مركب مثبط للهب منخفض الدخان وخالٍ من الهالوجين

الغلاف: متشابك بحزمة إلكترونية، مركب مثبط للهب منخفض الدخان وخالٍ من الهالوجين، أسود

السلوك الكهربائي

الجهد المقنن U0/U: 0.6/1 kV AC; 0.9/1.5 kV DC

أقصى جهد مسموح للتيار المتردد: 1.8 kV DC (موصل/موصل، بدون نظام تأريض، بدون حمل على الدائرة)

مقاومة العزل: 1000 MΩ-km

اختبار الشرارة: 6000 Vac (8400 Vdc)

تصنيف الجهد: 6500 Vac لمدة 5 دقائق

الخصائص الحرارية

درجة الحرارة الداخلية: -40℃ إلى +90℃

أقصى درجة حرارة للموصل: 120℃ (20000h) وفقًا لـ IEC/EN 60216-1

درجة حرارة القصر الكهربائي: 200℃/5s

اختبار المقاومة الحرارية: EN 60216-2 (عند +120°C)

اختبار الضغط العالي: EN 60811-3-1

مقاومة الحرارة الرطبة: EN60068-2-78,85% humidity

السلوك الميكانيكي

الحد الأدنى لنصف قطر الانحناء: 4×OD (ثابت)، 5×OD (مرن)

النفاذية الديناميكية: 2 PfG 1169/08.2007 الملحق F

انتشار الارتخاء: 2 PfG 1169/08.2007 الملحق G

قوة الشد والاستطالة للعزل والغلاف: EN 60811

العمر المتوقع: 25 سنة

الخصائص الكيميائية

مقاومة الأوزون: EN 50396 part 8.1.3 method B

مقاومة العوامل الجوية والأشعة فوق البنفسجية: HD 605/A1

مقاوم للأمونيا

مقاومة جيدة للزيوت والتآكل الكيميائي

مقاومة جيدة للتآكل والتقادم

مقاومة الأحماض والقلويات: وفقًا لـ EN 60811-2-1 (oxalic acid & sodium hydroxide)

معيار EC

يتوافق هذا الكابل مع المعايير الأوروبية CE 2006/95/EC (توجيه الجهد المنخفض) و RoHS 2002/95/EC (توجيه تقييد المواد الخطرة).

أداء الحماية من الحريق

أداء مقاومة اللهب كما هو محدد في EN 50265-2-1, IEC 60332-1, VDE 0482-332-1-2, و DIN EN 60332-1-2

أداء منخفض الدخان كما هو محدد في IEC 61034 و EN 50268

أداء خالٍ من الهالوجين كما هو محدد في EN 50267-2-1 و IEC 60754-1

غازات منخفضة التآكل متوافقة مع EN 50267-2-2 و IEC 60754-2

المواصفات والأبعاد

القدرة الاستيعابية للتيار

معامل انحراف درجة الحرارة
